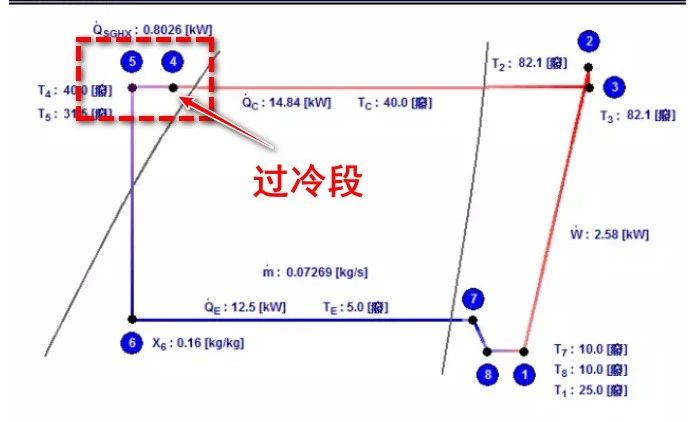

三、过冷实现的方法

1）冷凝器后装过冷器；

2）增大冷凝器面积；

3）设置回热器，采用回热循环



1）冷凝器后装过冷器

在较大型的制冷系统中，为了使进入节流阀的制冷剂液体温度降低些，减少在节流时或节流后产生的闪发气体，适当提高制冷效率，工艺设计中在储液器后加装了专门用来过冷的设备——过冷器。

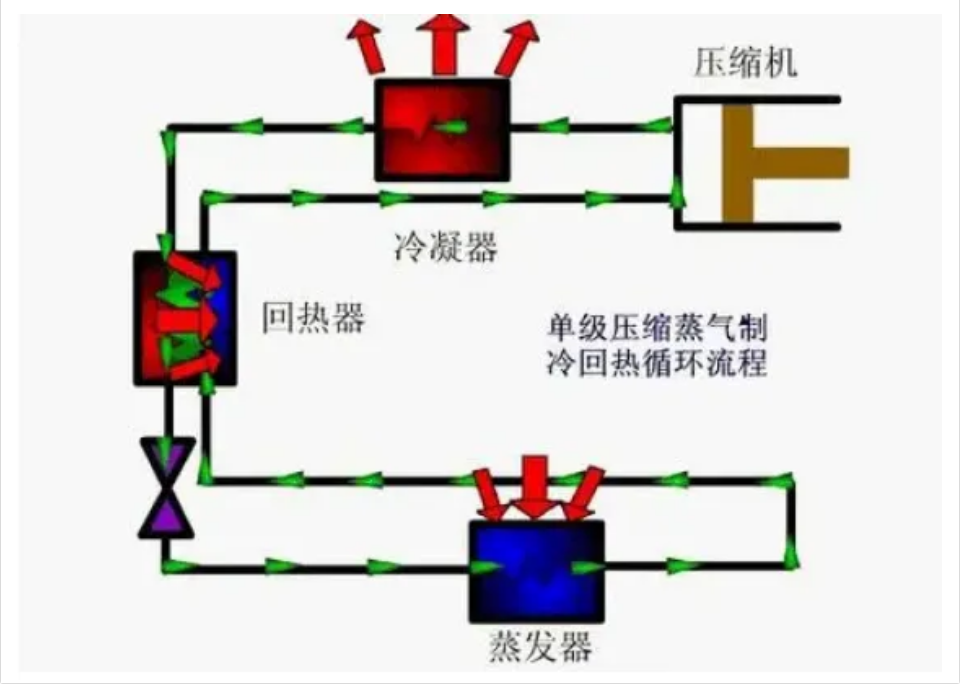

2）设置回热器，采用回热循环

还有些小型氟制冷系统，如小型冷库等，虽然没有专门的过冷器，但把供液管与回气管包扎在一起保温，利用回气管的低温降低供液管里的液体温度，也可把一段供液管和膨胀阀直接安装在库房内通过，经再次冷却达到过冷的目的，从而提高制冷效率。同时也加热了回气管的温度，避免压缩机吸入过潮蒸汽而可能产生液击。

毛细管节流的系统，毛细管与回气管（吸气管）合并在一起走，有合焊在一起的，有用热胶套套在一起的，有从回气管中穿过的，还有缠绕在回气管上的，也有的将毛细管或供液管直接在箱体内通过。毛细管与回气管进行热交换，[本文来源:制冷百科]使节流前的液态制冷剂与回气管道中的低温制冷剂蒸汽进行热交换冷却而得到过冷，这样既可减少回气管路中可能夹带的液体液击压缩机，同时又能达到节流前液体制冷剂过冷的目的。

3）适当增大冷凝器面积



把冷凝器故意加大，留出空间得到再次冷却而过冷也是可行的。但在规范的设计中是不会这样做的，考虑的是尽量缩小整体体积和重量，减少制造成本。
