多联机空调是一台或数台风冷室外机组连接数台不同或相同型式、容量的直接蒸发式室内机所构成的单一制冷循环系统，它可以向一个或数个区域直接提供处理后的空气。



多联机优点：

①无需配置专用机房，节省机房建筑投资。

②直接相变传热，减少传热环节和能量输配系统能耗，整体性能较高。

③依靠相变制冷剂携带和输配能量，制冷剂管径小，节约楼层高度。

④（变频多联机）部分负荷下运行效率高。

⑤设计使用高度灵活。



多联机缺点：

①一套系统的容量和安装高差具有一定限制。

②能效比较低，一般在3～4左右。

③一般比冷水机组的初投资高。

④制冷剂充注量大，一旦泄漏将影响整套系统的运行性能。

⑤新风供给问题不容易解决。





多联机系统工程设计



1、基本原则

①系统小型化原则：

• 室外机容量宜小不宜大；

• 制冷剂环路宜小不宜大；

• 室内机数量宜少不宜多。



②管长最短原则：

• 夏季制冷：每百米管长冷量衰减20%～30%；

• 冬季制热：每百米管长冷量衰减5%～10%。



③环境条件适用原则：

• 室外环境符合室外机的工作范围；

• 适用于舒适性空调；

• 室外计算温度低于-9℃的地区，不宜采用多联机供暖。

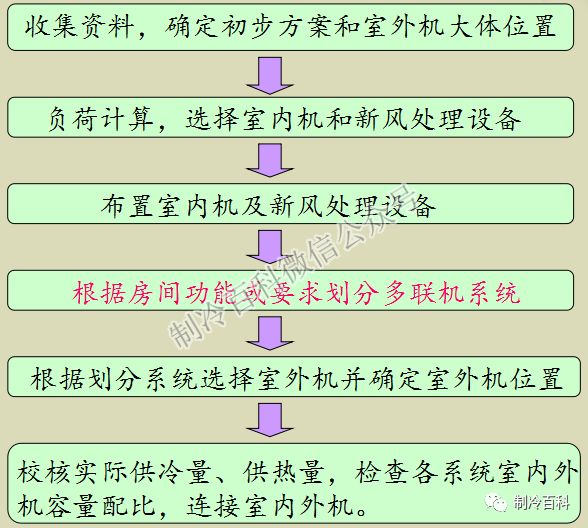

设计步骤：

VRV系统设计选用注意以下问题：



1、高度与距离

在VRV系统的设计中，一套系统负担的距离多大，高差多大，是我们应该考虑的问题，尽量避免因布置不合理造成的冷量衰减。

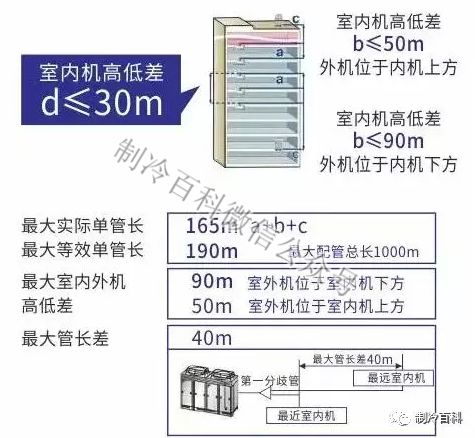

室外机与室内机的高差

当室外机位于室内机之上时，室内外机高差最大50m，当室外机位于室内机下方时，室内外机最大高差90m。



最高与最低室内机之间的高差

同一个室外机所带的系统，最高室内机与最低室内机的高度差最大30m。



最近室内机与最远室内机的距离

同一个室外机所带的系统，最远室内机与最近室内机的管长差最大40m。



2、衰减与修正

除了负荷的因素外，VRV系统的选型还需要考虑温度、连接率、管长修正。



温度修正

设备的额定冷热量都是额定工况下的数值，当你设计的室内和室外的工况与额定工况不同时，需要查出设备在设计条件下实际冷热量。



连接率修正

一般在50%~130%，非100%连接率时需要考虑修正。一般在同时使用率低的情况，连接率尽量在100~130%，如果考虑后期有增设空调的情况，连接率可以设置在50~100%。



管长修正

管长修正要根据产品技术资料查询，需考虑室内机和室外机的高差及高差关系和等效长度及制冷和制热工况。一般在1~0.7之间。



3、室外机的布置

当室外机布置于屋面时，有利于室外机的散热，但应注意成组布置应考虑机前检修距离，当有遮挡时按技术资料考虑距离。当室外机在本层阳台室外机位或机房内时，一般有百叶遮挡，为保证散热，应装导流罩。



4、新风问题

新风的问题一直是VRV 空调系统设计的难点。需要注意的是，由谁承担了新风负荷，承担了多少新风负荷，其余部分要考虑由室内机承担。



采用全热交换器

引入新风，同时通过新排风的能量回收，处理掉一部分新风的负荷，剩余部分则由室内机来负担。全热回收的排风口可以与室外机位置相结合。



采用新风VRV

VRV厂家也有新风VRV产品，小风量新风VRV时，可以与室内机合同一套室外机，降低成本，但需要满足一定条件。大风量新风VRV可以适用于较大的空间，同时与室外机一对一连接。这种新风处理方式成本较高。

多联机系统安装常见问题





1、分歧管的选用与安装

常见问题：外机并联使用分歧管没有水平摆放， 引起冷媒和润滑油分配不均匀。



造成的后果：

• 冷媒量偏少的室外机连续高温运行容易引起压缩机退磁、 冷油润滑效果差、 压缩机内部绝缘层老化等问题， 最终导致压缩机烧毁。

• 室内机冷媒分配不均会造成系统部分内机效果差。外机润滑油不足造成压缩机缺油卡缸、 涡旋盘严重磨损等问题。



2、室内机电源不统一

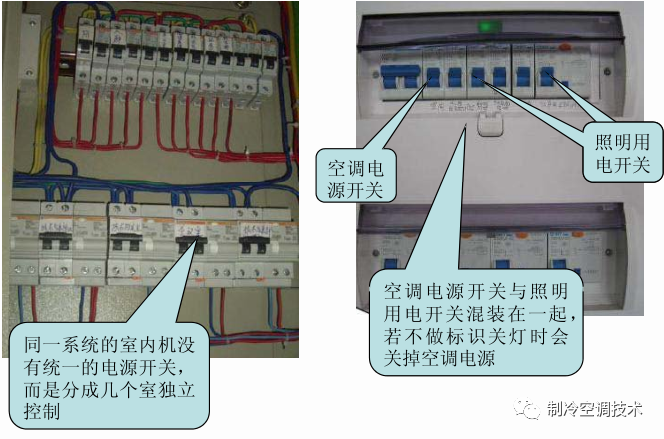

常见问题：同一套系统室内机使用多个电源开关。室内机与照明或其他电路使用同一个开关。



造成的后果：



• 部分室内机在待机状态下或运行中直接断电， 节流部件无法正常关闭， 造成大量回液， 压缩机有液击的致命隐患， 同时开启的室内机效果差。
• 节流部件没有关闭导致内机有冷媒流过， 产生大量的冷凝水， 装有排水泵的内机直接断电后水泵无法工作， 无法排出的冷凝水沿面板滴下影响用户正常使用， 甚至漏电。

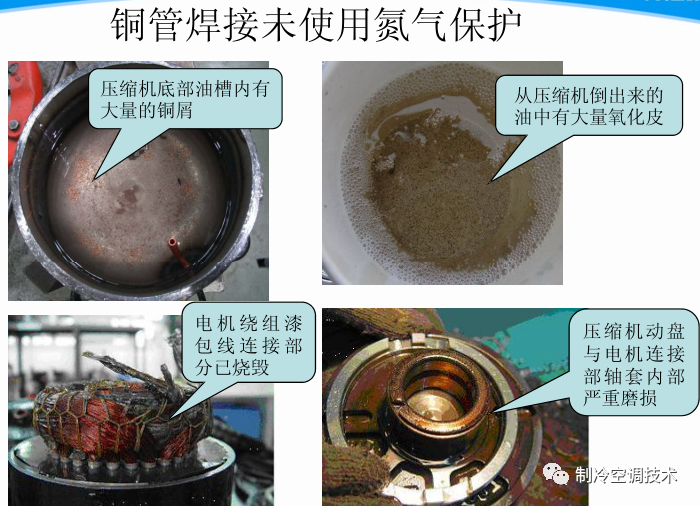

3、铜管焊接未使用氮气保护

常见问题：在焊接铜管时未使用氮气保护， 或仅在焊接完成后用氮气或压缩空气吹洗一下管路。



造成的后果：

管路中的铜屑、 焊渣、 氧化皮等杂质进入系统， 会造成系统堵塞， 压缩机涡旋盘表面磨损、 涡旋盘卡死、 润滑油高温变质、 电机绕组绝缘层磨损划伤等严重问题， 最终导致压缩机烧毁。

4、冷媒的追加与选用问题

常见问题：未按标准追加足够量的冷媒；使用劣质的冷媒。



造成的后果：

• 冷媒量偏少造成室外机能力不足， 室内机效果差。
• 冷媒成分改变， 影响系统效果和压缩机运行稳定性，
• 运行电流偏大造成变频模块保护甚至烧毁。
• 冷媒偏少， 压缩机长期高温运行会使冷冻机油润滑效果下降、 涡旋盘磨损、 压缩机内部绝缘层老化等问题。

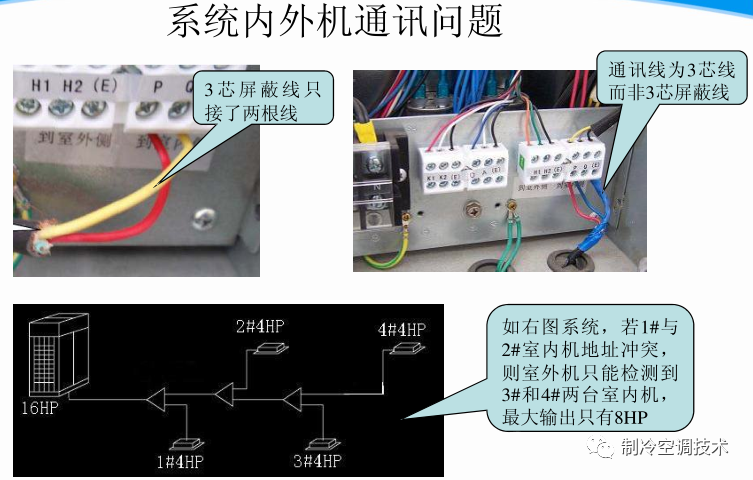

5、系统内外机通讯问题

常见问题：通讯线未按标准使用3芯屏蔽线或接线不规范。室内机地址冲突， 外机检测不到系统所有内机。



造成的后果：

• 外机检测不到所有内机， 接收到的能力需求偏小，运行能力无法达到最大， 相当于超配， 室内机效果差。
• 地址冲突的室内机节流部件无法自动控制， 容易造成系统回液， 压缩机有液击的危险。

6、室内机送风与回风问题

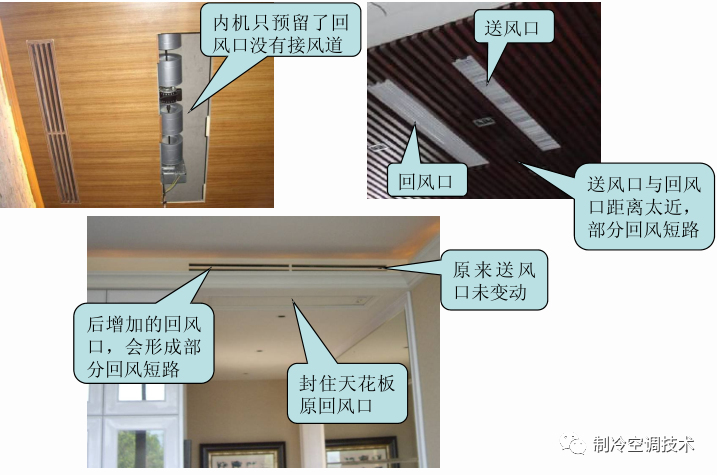

常见问题：室内机没有接回风风道；回风风道与送风风道距离太近引起回风短路



造成的后果：

• 制冷时内机回风温度高造成送风温度降不下来， 回风湿度大造成部分冷量用于除湿影响制冷效果。 制热时内机回风温度低导致送风温度偏低。
• 回风短路导致吹出的冷（热） 风部分被内机吸回， 用户感觉风量偏小内机效果差。
• 风量小， 冷风送不到， 影响效果。



7、多联机超配问题

常见问题：节约成本， 降低工程造价， 把与使用面积相匹配的外机选小一号， 即内机总能力比外机额定能力大。 但没有注意使用场所是否适合超配。



造成的后果：

超配的前提是系统所有内机不会同时开启。 对于商场、网吧等室内机要求全开的场所， 超配会使每台内机分配的能量减少， 造成内机效果差。



8、其它问题

维修人员换压缩机而不对系统进行清洗吹净再重新加注润滑油， 压缩机更换后不多久又会烧毁。

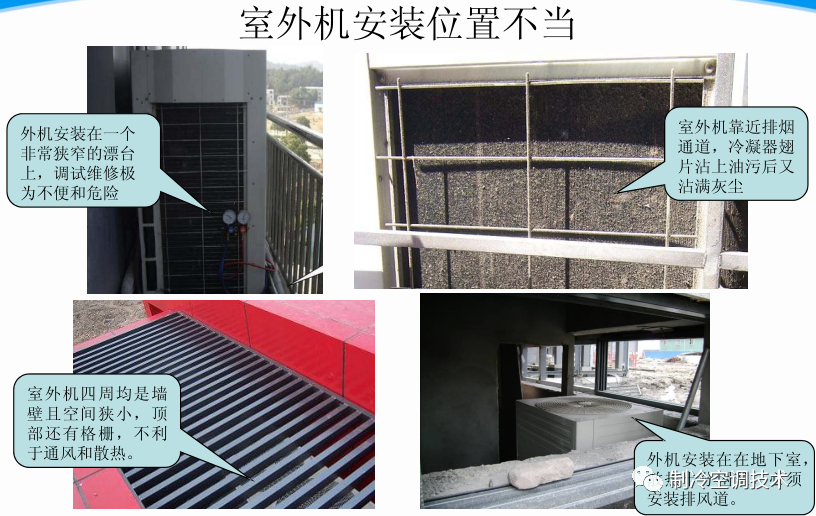

外机通风条件差不利于室外机散热。 制冷时室外机周围环境温度偏高会导致压缩机排气温度偏高， 运行电流偏大， 影响系统稳定性。
