1、制冷系统能量调节的方法及作用



在制冷系统低负荷时，使用能量调节手段可以有效控制蒸发压力，并能防止：

1、系统频繁启停

2、压缩机在设计的回气压力以下运行

3、蒸发盘管结霜



当前，制冷系统主流的能量调节方法有以下5种：

1. 多级压缩系统

2. 多个压缩机的单级系统

3. 变频压缩机

4. 压缩机卸载

5. 热气旁通



在本文中，我们详细了解一下“热气旁通”。



2热气旁通



作为能量调节一种手段，热气旁通，能够将高压端的高温气态制冷剂，旁通到系统的低压端；从而保证系统始终在一个给定的最小回气压力下运行。



热气旁通的两种方法：

1. 直接旁通到回气端

2. 旁通到蒸发器的入口



3热气旁通回气端原理

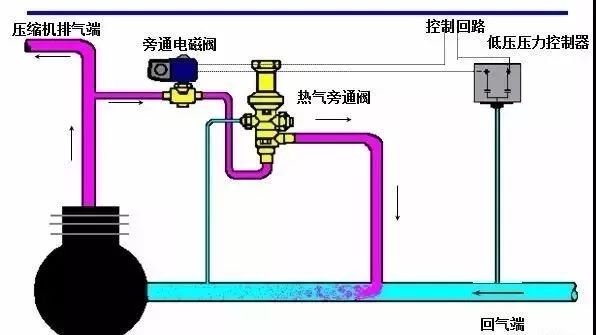

一、直接旁通到回气端：

使用电磁阀和热气旁通阀控制

二、热气旁通阀的原理：

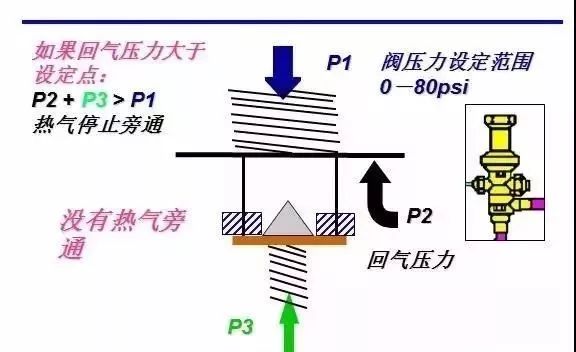

1、热气旁通阀关闭：

2、热气旁通阀开启：

旁通到回气端的弊端



 直接从压缩机的排气管旁通到吸气口，会导致吸气过热度增大，造成压缩机的过热。

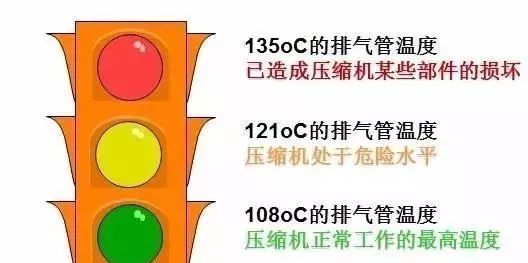

压缩机排气温度的要求：

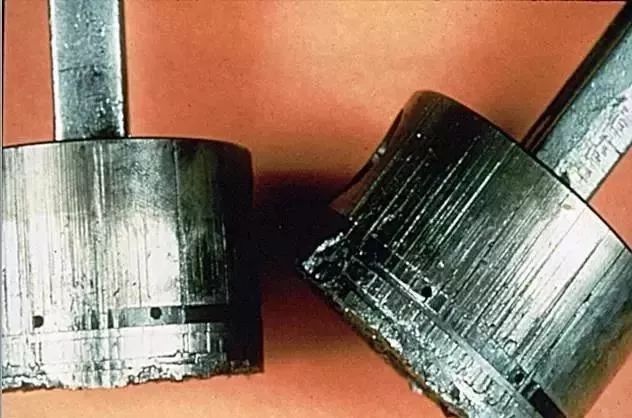

1、制冷剂的温度达到150℃以上时会造成密封圈和活塞的磨损

2、当温度达到170℃以上时压缩机彻底损坏，这时会产生各种杂质并且磨损也更为严重。



5 如何防止压缩机过热



可以采用喷液回路来降低压缩机的吸气过热度，从而防止压缩机过热；

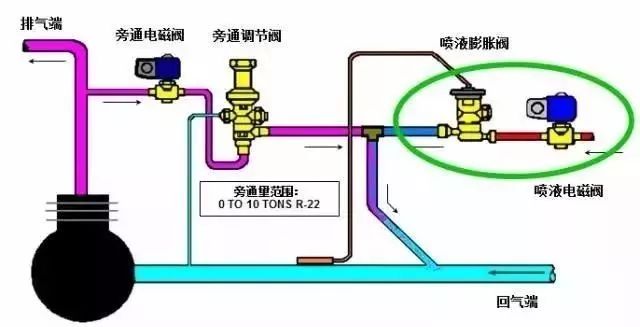

如下系统图：



原理：

从冷凝器出来的制冷剂液体，进入喷液电磁阀后经过膨胀阀的节流，温度降低，与热气旁通过来的气态制冷剂混合后，降低了制冷剂的温度；从而降低吸气过热度，防止压缩机过热。



6热气旁通到蒸发器的入口

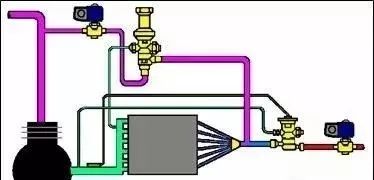

系统原理图如下：

优点：

1、提供一个额外的负荷

2、空调系统中可以除霜

3、可以将蒸发器作为直接的混合室

4、使用最少的配件

5、回油性能极佳（即使在蒸发器低于压缩机的 情况下，在系统处于低负载时，旁通到蒸发器入口也能确保有适当的回油。）



下面看几个实际使用时的系统原理图，供参考：



1、蒸发器入口的分液头：

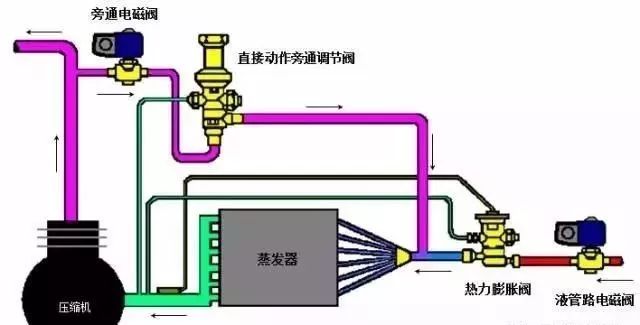

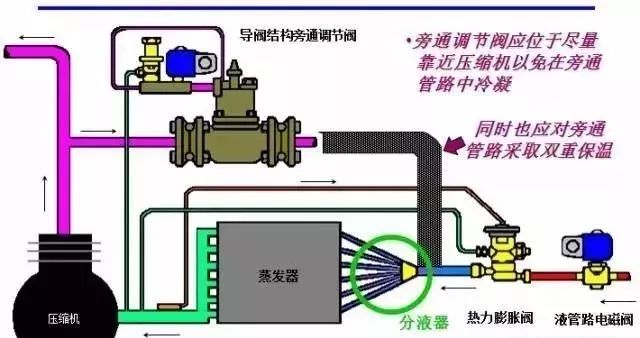

2、旁通到蒸发器入口：

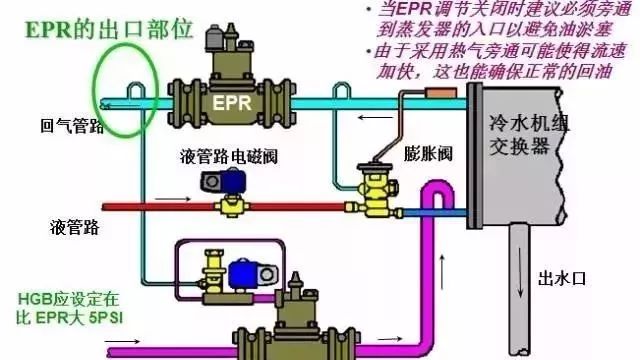

3、带EPR阀：

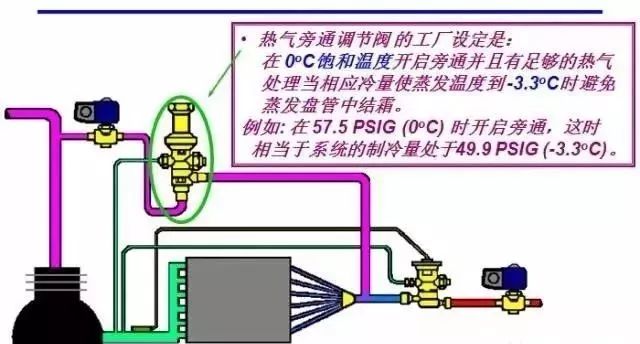

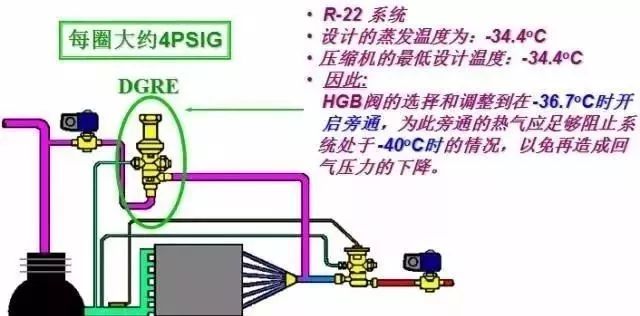

热气旁通阀的调整
