今天我们一起来学习下大型中央空调系统中的冷冻水系统。

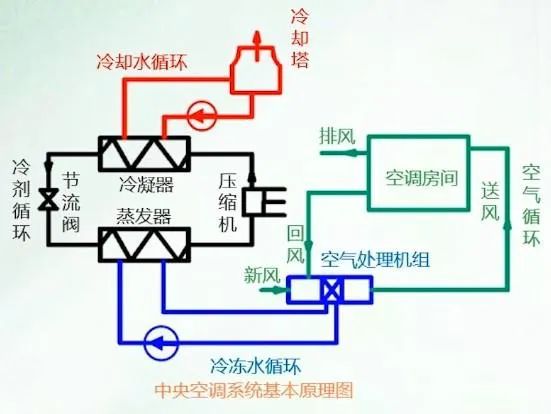

在空调系统中它包括冷却水系统、冷冻（媒）水系统和冷凝水排水系统。

我们的水系统的作用是为我们的空调机组提供冷热量。

空调冷冻水：通过冷冻水泵，把蒸发器制备的冷量输送至空调末端装置的工作介质，也叫冷媒水。

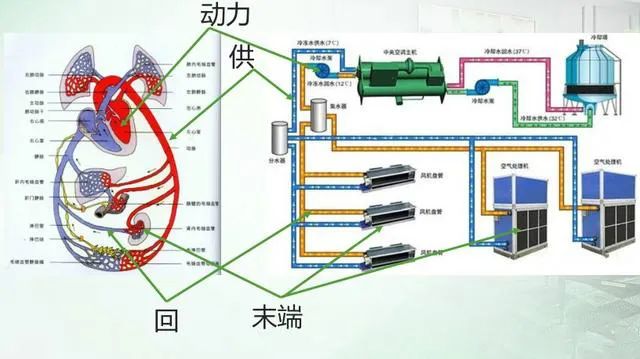

我们可以把空调的冷冻水系统看成人体的一个血液循环。水泵就相当于是我们的心脏，它为我们的系统提供动力供水系统可以看作是我们的动脉，为我们的空调机组来提供冷量，各个空调的末端可以看成我们人体的各个器官，冷冻水的回水可以把它看成人体的静脉。

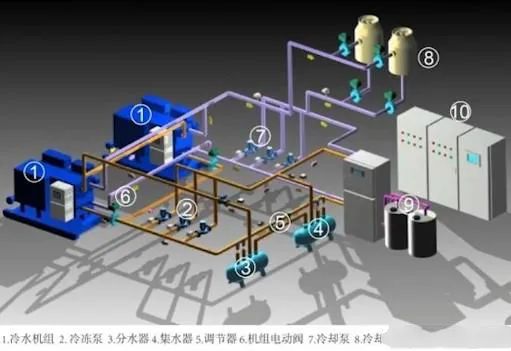

空调冷冻水系统的组成

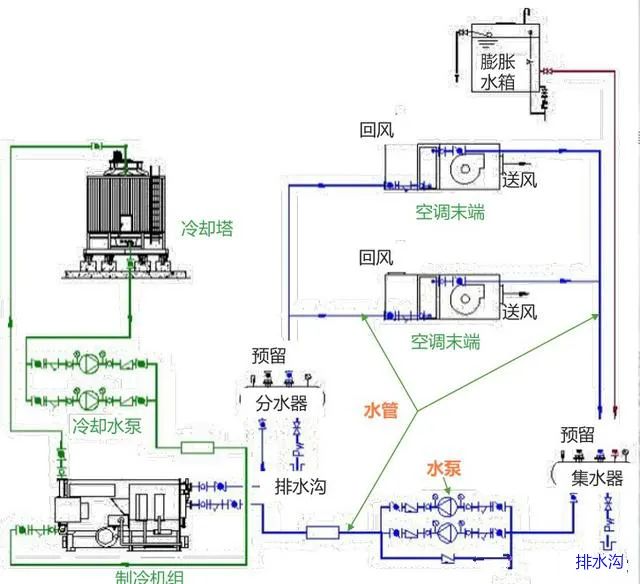

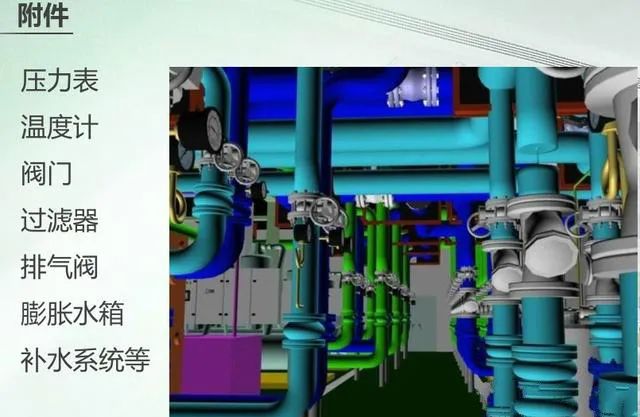

在空调的冷冻水系统中，它的主要构成是水管系统以及水泵还包括各种的附件，比如压力表、温度计、阀门、过滤器、排气阀、膨胀水箱以及它的补水系统等。

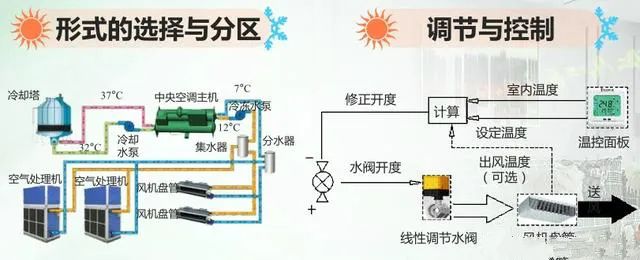

首先空调冷冻水系统在设计的时候，先要确定它的形式选择和分区，考虑调节与控制的措施以及它的辅助设备配件的配置和选择，还包括管网的布置和走向，还包括管道的防腐保温保护等。

我们在确定水系统的方案的时候要考虑哪些因素呢？

首先我们需要考虑建筑的基础资料、空调机房的位置、设备层的布置，还要考虑空调系统的选择和分区，以及管路的布局管孔的预留，生活和消防水系统、空调风道系统、电气和室内装修等这些影响来确定空调水系统的方案。

空调水系统的类型

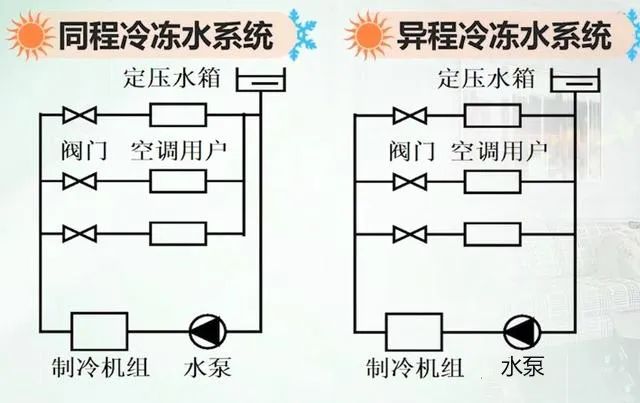

在同程式中，增加了一个主要的总回水管，所以在同程式中，各个用户的环路相等，阻力易于平衡，建议采用。在异程式中，我们的每一个用户走的路程是不一样的，所以我们一般在小型的系统中可以选择这种异程式。同程式系统增加了总回水管，所以它的造价会相应地提高一些。

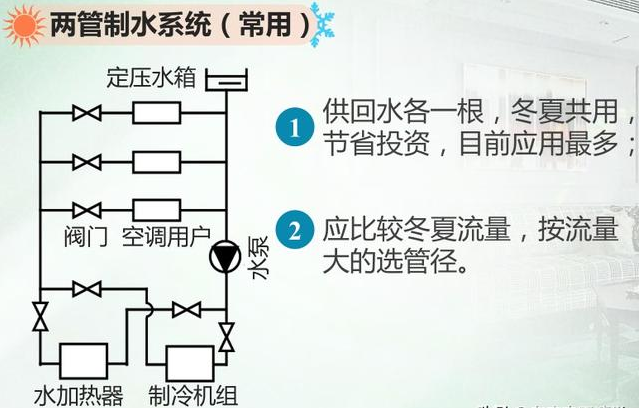

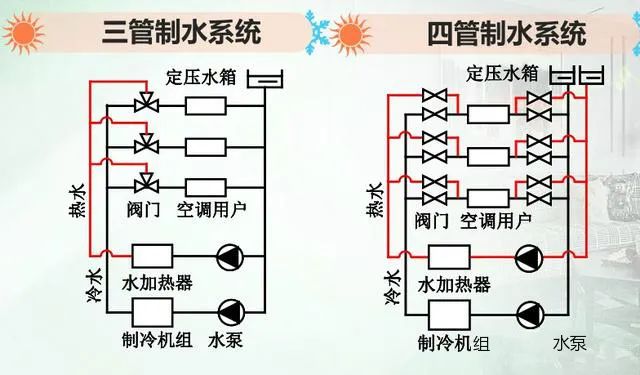

在空调冷冻水系统中呢，根据管路冬夏是否共用，可以分为两管制、三管制和四管制。

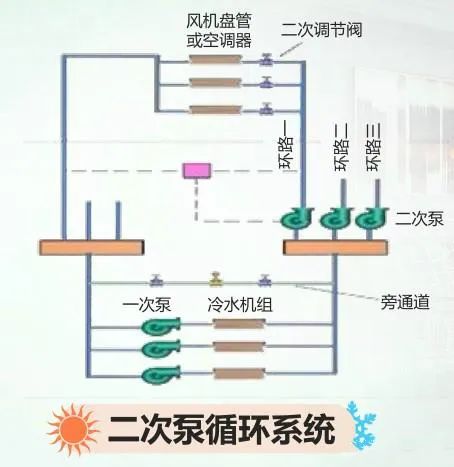

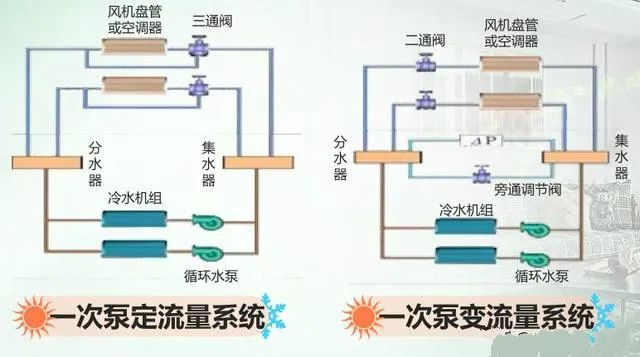

我们按照它采用的水泵的这个形式分为一次泵和二次泵。

1、系统较小或各环路负荷特性或压力损失相差不大时，宜采用一次泵系统；

2、系统较大、阻力较高、各环路负荷特性或压力损失相差悬殊时，应采用双级泵系统。

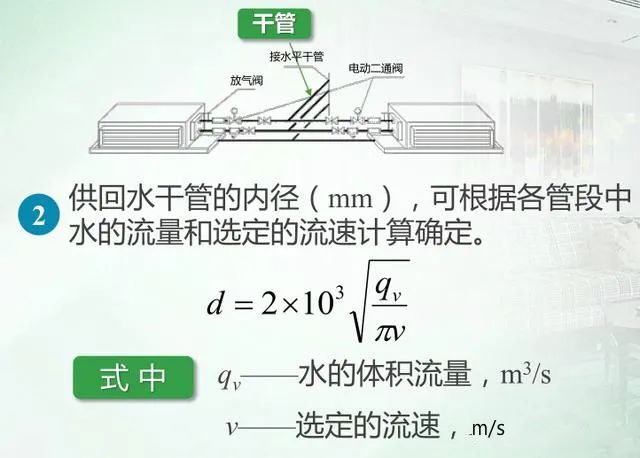

管径的确定

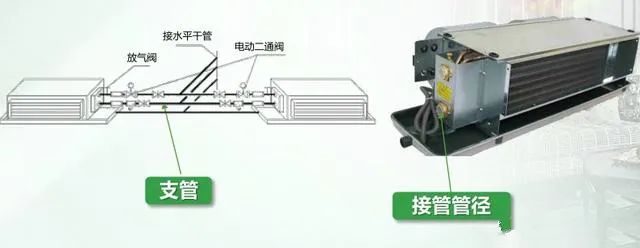

1、末端装置的供回水支管管径，宜与设备的进出水接管管径一致，可查产品样本。

供冷工况：一般取供水7℃，回水12℃，供回水温差5℃。

供热工况：一般供水60℃，供回水温差10℃。

冷水泵的配置与选择

每台冷水机组应各配置一台冷水泵，宜设一台备用泵，并预先接在管路系统中，可随时切换使用。

如有两台冷水机组，常配置三台水泵，其中一台为可切换使用的备用泵。

若蒸发器有足够承压，应设在水泵压出段，利于安全运行和维护，若蒸发器承压较小，则应设在吸入段。

水泵通常选用转速在30~150转/s的离心式清水泵，流量应为冷水机组额定流量的1.1~1.2倍（单台取1.1，两台并联取1.2）。

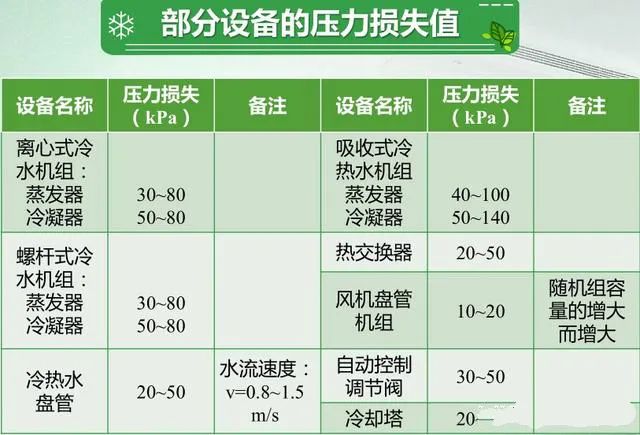

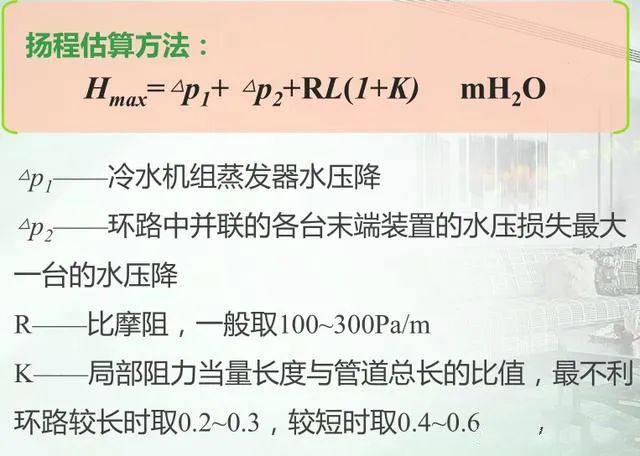

水泵扬程应为承担的供回水管网最不利环路的总水压降的1.1~1.2倍。

冷热共用的水系统，若冷热水流量相同或相差不大，则水泵可共用，但水泵应能承受60℃温度。

若冷热水流量相差较大，则冷热水泵应分别选择，或选择双速水泵。

总结下，冷冻水系统的任务是为空调设备提供冷量，对空调效果起着至关重要的作用，应综合分析建筑特点、初投资、运行费用等，设计选用合理的方案。
